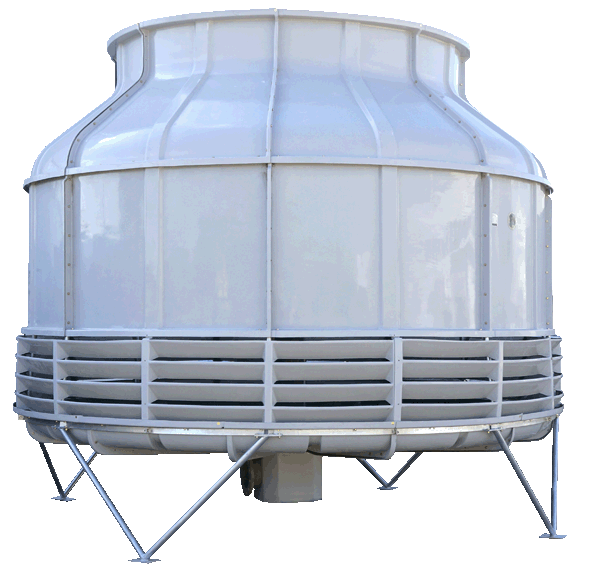

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ГРАДИРЕН Серии ГРД-М
Мощность охлаждения от 14 до 26785 кВт

Вентиляторная градирня – это устройство, предназначенное для дисперсии в атмосферном воздухе потока тепла, полученного охлаждающей водой в охладительных устройствах. В градирне происходит непосредственный контакт охлаждаемой воды с атмосферным воздухом.

Теплая вода подается в главный коллектор водораспределителя. Далее происходит дистрибуция через трубную систему к форсункам. Форсунки распыляют струи воды на ороситель, создавая пленку воды с большой развитой поверхностью контакта. Вода, отрывающаяся от нижних краев элементов стока оросителя, опадает в форме дождя в резервуар, находящийся под градирней, откуда нагнетается обратно в охлаждаемые устройства.

Процесс охлаждения воды проходит, в главной мере, за счет испарения протекающей струей воздуха небольшой части струи охлаждаемой воды (транспорт массы), с использованием теплоты фазового перехода (теплоты испарения), получаемой от водной струи, а также — в меньшей мере – за счет конвективного теплообмена между водой и воздухом (транспорт тепла).

Противоточное течение воздуха в градирни, вызвано вытяжным действием осевого вентилятора, производительность которого подобрана к требуемым параметрам охлаждения. Вентилятор установлен внутри корпуса, на перекрытии отсека градирни. Воздух втягивается внутрь отсека через входные окна, оснащенные жалюзи, которые предохраняют от втягивания твердых тел из окружения, например листьев, а также от разбрызгивания охлаждаемой воды вне градирни. Втянутый воздух протекает далее через зону дождя под оросителем, через оросительное заполнение, зону разбрызгивания воды над оросителем, а далее происходит задержание капель каплеуловителем, который сводит к минимуму потерю воды из-за возношения капель. Подогретый и увлажненный воздух протекает через вентилятор, после чего через верхний разрез корпуса вентилятора выдувается наружу, в окружение.

Для обеспечения стабильной и безопасной работы системы охлаждения, следует позаботиться о сохранении соответствующих свойств охлаждающей воды, так как из-за постоянного испарения, растет концентрация химических и механических засорений в охладительном цикле. Соответствующая очистка воды, продувка и пополнение охладительной системы, являются одними из главных параметров, влияющих на долговечность частей градирни и других устройств, связанных с охладительным циклом.
